如何根據重量選擇合適的吊索具
如何根據重量選擇合適的吊索具
編輯:北京凌鷹起重 瀏覽:9875 時間:2017-01-12
隨著海洋石油開發的迅速發展，海上各類作業設施不斷增多，在起重吊裝作業方面所使用的工具和設備也隨之增加，為了吊裝安全，經常需要在已知設備重量的情況下，選用合適的吊索具進行吊裝。如何選用到合適的吊索具，卻不是每個操作的人員都能了解的，下面就介紹如何選用合適的吊索具。
通常一套吊索具主要由吊環、鋼絲繩及卸扣組成，由于吊環在出廠時已由廠家配套好，在此，我們只討論如何選擇鋼絲繩及卸扣。已知某個撬塊設備的設計重量為 20 噸，根據《系物和被系物安全檢查細則》的相關要求，擬采用四肢的鋼絲繩對其進行吊裝，鋼絲繩的公稱抗拉強度為 1770Mpa，吊裝時鋼絲繩與水平面的夾角為 60 度，采用的安全系數為 6。為了選用合適的吊索具，需要計算出鋼絲繩和卸扣的直徑。

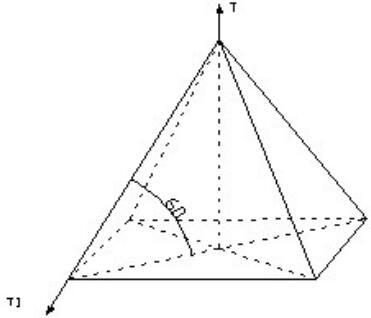

1、鋼絲繩的選擇。（吊裝示意圖如下）
撬塊設備的重量為 20 噸，則單肢吊索的額定載荷：

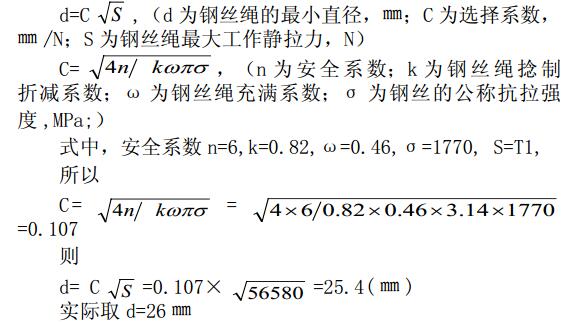

按《機械設計手冊》第 2 卷第 8 篇的有關要求：
所以，與撬塊設備相匹配的是直徑為 26 ㎜，規格為6×7+IWR，強度級別為 1770Mpa 的鋼絲繩。
2、卸扣的選擇
設備的重量為20噸，則單肢吊索的額定載荷為56580（N，選20Cr材料，查《機械設計手冊》第2卷第8篇，強度級別為S（6），選弓型卸扣，查表可知尺寸為：d=31.5mm, 銷軸D=35.5mm，S=80mm。
北京凌鷹專業生產各種型號的吊索具，吊索具種類型號繁多，更多專業可咨詢客服。
