電動葫蘆按電動機與卷筒的相互位置可分為以下三種布置型式。
電動葫蘆按電動機與卷筒的相互位置可分為以下三種布置型式。

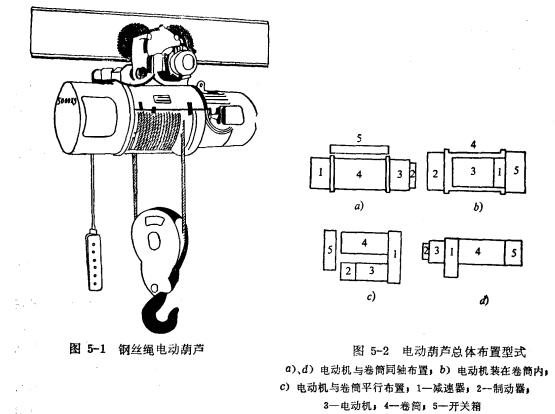

1、電動機與卷筒同軸布置
它是目前使用多的布置方案，我國生產的CD1型與MD1型電動葫蘆就屬這種型式，它在布局上的特點是電動機與減速器布置在卷筒的兩側，并在同一軸線上，如圖5-2a所示。它在結構上由完全獨立的部件組成，分組性好，便于安裝及維修、更換易損零件，其缺點是長度尺寸稍大，但這并不影響它的使用價值。
同軸布置的另一種型式是電動機與減速器布置在卷筒的一側，如今年生產的HJ、HI型就屬于這種布置型式（圖5-2d），它與前者比較在結構上可省去某些傳動零件，使加工、使用性能得以改善。
2、電動機裝在卷筒內（圖5-2d）
這種型式的電動葫蘆長度尺寸小，結構緊湊，但電機散熱條件差，安裝維修不變，且結構復雜，某些零件加工較困難，目前已極少采用。
3、電動機軸與卷筒軸平行布置（圖5-2c）
這種布置型式其高度和長度尺寸小，但大缺點是寬度尺寸過大，外形尺寸及重量較大，起重量大于3t時不宜采用。
