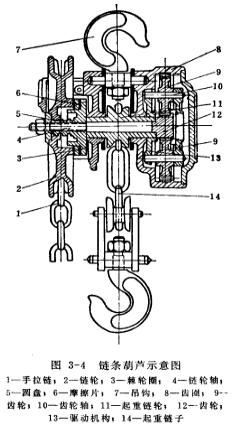

圖3-4為齒輪式手拉鏈條葫蘆。當提升重物時，手拉鏈1使鏈輪2按順時針方向轉動。鏈輪2沿著圓盤5套筒上的螺紋向里一動，而將棘輪圈3和摩擦片6都壓緊在鏈輪軸4上（鏈輪軸4與圓盤5牢固形成一體），棘輪圈3只能順時針方向轉動，棘爪在棘輪圈3上跳動發(fā)出嗒嗒之聲。鏈輪軸4右端的齒輪12帶動齒輪9（或稱行星齒輪）與固定齒圈8相嚙合，使齒輪9沿鏈輪軸4為中心順時針方向移動。同時帶動驅動機構13和起重鏈輪11轉動，使起重鏈子14上升。當不拉手拉鏈之后，重物是靠自重產生的自鎖現(xiàn)象和棘爪組織棘輪圈3逆時針方向轉動而停止在空中。反之，當松下重物時，手拉鏈1使鏈輪2和圓盤5分離。則鏈輪軸4右端的齒輪12帶動齒輪9與固定齒圈8相嚙合，使齒輪9沿鏈輪軸4為中心逆時針方向轉動，同時帶動驅動機構13和起重鏈輪11轉動，使起重鏈子14下降。當不拉手拉鏈之后，因鏈輪2停止轉動時，起重鏈輪11受重物自重還要繼續(xù)沿逆時針方向轉動，行星齒輪傳動機構同樣沿逆時針方向繼續(xù)轉動，使圓盤5、摩擦片6及棘輪圈3相互之間相互壓緊而產生摩擦力，棘輪圈3受棘爪阻止不能向逆時針方向轉動，于是摩擦力作用在螺紋上產生自鎖，使重物停止在空中。
